טרמוקפלים

טרמוקפל, הנקרא גם צמד תרמי, הוא חיישן המשמש למדידת טמפרטורה במערכות ותהליכים תעשייתיים. בחירת הטרמוקפל המתאים תלויה בין היתר בטמפרטורת העבודה, סביבת ההתקנה, מבנה החיישן ואופן החיבור למערכת.

חברתנו מתמחה בשיווק ומכירה של טרמוקפלים (גששי טמפרטורה) ליישומים תעשייתיים.

טרמוקפלים הם רכיבי מפתח במערכות תעשייתיות רבות, את הטרמוקפלים ניתן למצוא בתנורים תעשייתיים, בחדרים נקיים, באמבטיות כימיות ובאוטוקלבים.

עיקרון הפעולה של הטרמוקפלים

עיקרון הפעולה של כל הטרמוקפלים הוא זהה, הגשש בנוי משתי חוטי תיל בעלי מאפיינים תרמו-אלקטריים מוגדרים, בשפה מובנת יותר נאמר שכל שינוי בטמפרטורה משפיע על מצבם של התילים וכך מאפשר את פעולת המדידה.

אנו מציעים ללקוחותינו טרמוקפלים בעלי בידוד Mg0 ובהתאמה לדרישות תקן ASTM E608, גששי TC001 – TC006 בקטרים של 0.25 – 8 מ"מ, אורך על פי דרישה ואחד או שתי חיבורים חמים.

חברתנו מביאה עמה עשרות שנות פעילות בתחום, בין לקוחות החברה ניתן למצוא מגוון מפעלים, תעשיות ועסקים פרטיים, אנו מציעים שירותי ייעוץ מקצועיים החל משלב התיכון ועד לשלב ההתקנה.

מהו טרמוקפל ואיך הוא עובד?

טרמוקפל, המכונה גם צמד תרמי, הוא חיישן טמפרטורה המבוסס על חיבור בין שתי מתכות שונות. כאשר קיימים הפרשי טמפרטורה בין נקודות החיבור נוצר אות חשמלי שאותו ניתן לתרגם לערך טמפרטורה.

בזכות עקרון פעולה פשוט ויכולת להשתלב במגוון רחב של מערכות ועם גופי חימום תעשייתיים, טרמוקפלים משמשים למדידת טמפרטורה בתהליכים תעשייתיים, מכונות, מערכות חימום ויישומים נוספים שבהם נדרשת בקרה על הטמפרטורה.

מה חשוב לבדוק בבחירת טרמוקפל?

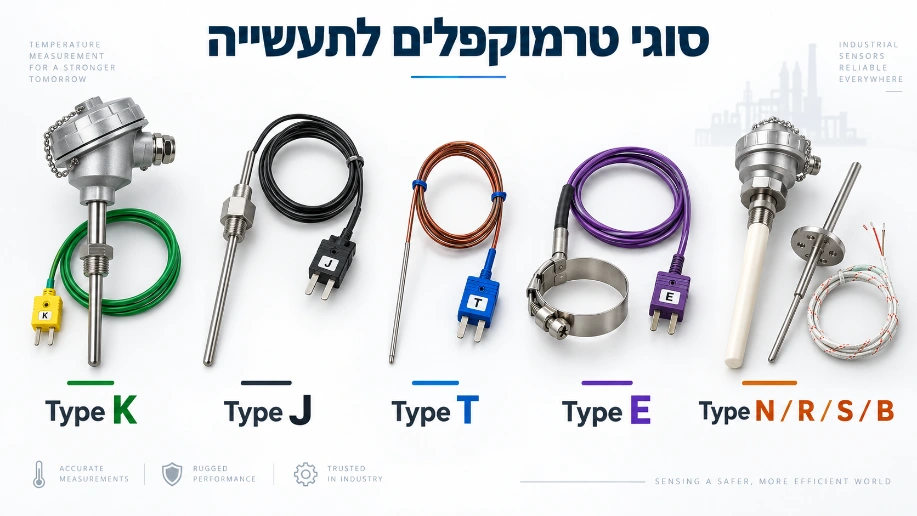

סוגי טרמוקפלים נפוצים לתעשייה

קיימים מספר סוגים של טרמוקפלים, כאשר ההבדל ביניהם נובע בעיקר מסוגי המתכות שמהן מורכב הצמד התרמי. לכל סוג מאפיינים שונים מבחינת טווח הטמפרטורה, רגישות, עמידות לתנאי הסביבה והתאמה לתהליכים תעשייתיים.

בחירת סוג הטרמוקפל צריכה להיעשות בהתאם ליישום ולתנאי העבודה בפועל. ח.ד. תרמוליין יכולה לספק מגוון סוגי טרמוקפלים ולהתאים את הפתרון לדרישות המערכת.

טבלה בקצרה

טרמוקפל Type K

טרמוקפל מסוג K הוא אחד מסוגי הטרמוקפלים הנפוצים ביותר בתעשייה. הוא מבוסס על שילוב של סגסוגות ניקל ומתאים לטווח רחב של יישומי מדידת טמפרטורה.

בזכות השימושיות הרחבה שלו ניתן למצוא טרמוקפלים מסוג K במכונות, תנורים, מערכות חימום, תהליכי ייצור וציוד תעשייתי שבו נדרשת מדידת טמפרטורה לאורך טווח עבודה רחב.

זהו בדרך כלל אחד הסוגים הראשונים שנבחנים כאשר מחפשים טרמוקפל לשימוש תעשייתי כללי.

טרמוקפל Type J

טרמוקפל מסוג J מורכב משילוב של ברזל וקונסטנטן ונמצא בשימוש נרחב בתעשייה, במיוחד בתהליכים הפועלים בטווחי טמפרטורה בינוניים.

סוג J נפוץ בין היתר במכונות ובמערכות תעשייתיות, ובמיוחד ביישומים הקשורים לתעשיית הפלסטיק. מאחר שאחד המרכיבים שלו מבוסס ברזל, יש להביא בחשבון את תנאי הסביבה בעת בחירתו, בעיקר בסביבות שבהן קיימת לחות או אפשרות לקורוזיה.

טרמוקפל Type T

טרמוקפל מסוג T מבוסס על נחושת וקונסטנטן ומוכר בזכות היציבות והרגישות שלו למדידות בטווחי טמפרטורה נמוכים ובינוניים.

הוא יכול להתאים ליישומים שבהם נדרשת מדידת טמפרטורה מדויקת יחסית, לרבות מערכות קירור, מזון, מעבדות, תהליכי בדיקה ומערכות שבהן חשוב לזהות שינויים קטנים בטמפרטורה.

טרמוקפל Type E

טרמוקפל מסוג E מבוסס על שילוב של כרומל וקונסטנטן ומתאפיין ברגישות חשמלית גבוהה יחסית.

הוא משמש במערכות שבהן נדרשת תגובה טובה לשינויי טמפרטורה ויכול להתאים למגוון יישומים תעשייתיים ומערכות מדידה. הבחירה בו נעשית בהתאם לטווח העבודה, תנאי הסביבה ורמת הרגישות הנדרשת בתהליך.

איזה סוג טרמוקפל מתאים ליישום שלכם?

אין סוג טרמוקפל אחד שמתאים לכל מערכת. הבחירה בין Type K, Type J, Type T, Type E וסוגים נוספים תלויה בין היתר בטווח הטמפרטורה, סביבת העבודה, סוג התהליך, מהירות התגובה הנדרשת ואופן ההתקנה.

ח.ד. תרמוליין יכולה לספק סוגים שונים של טרמוקפלים בהתאם לדרישות היישום ולסייע בבחירת הפתרון המתאים למערכת ולתהליך.

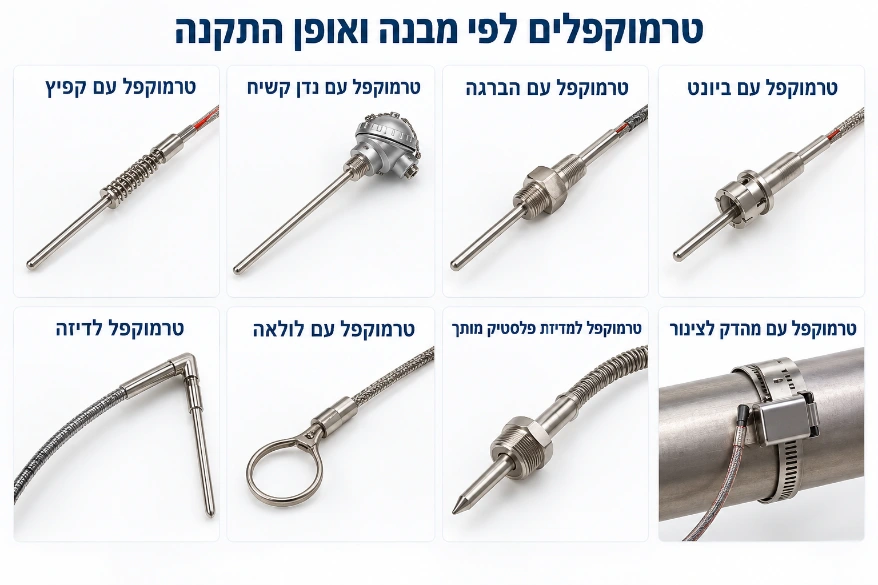

טרמוקפלים לפי מבנה ואופן התקנה

ומתחתיו את התוכן הבא:

טרמוקפל עם קפיץ

טרמוקפל עם קפיץ מתאים ליישומים שבהם נדרש מגע רציף של החיישן עם נקודת המדידה. הקפיץ מאפשר לשמור על לחץ ומגע גם כאשר קיימים שינויים קלים במיקום או בתנועה של המערכת.

טרמוקפל עם נדן קשיח

טרמוקפל עם נדן קשיח מספק הגנה מכנית לחיישן ומתאים להתקנה במכונות, ציוד ותהליכים תעשייתיים שבהם החיישן חשוף לתנאי עבודה מאתגרים. אורך וקוטר הנדן נבחרים בהתאם למקום ההתקנה וליישום.

טרמוקפל עם הברגה

טרמוקפל עם הברגה מיועד להתקנה ישירה בנקודת המדידה באמצעות חיבור מושחל. צורת התקנה זו מאפשרת חיבור יציב ונפוצה במערכות, מכלים, צנרת וציוד תעשייתי.

טרמוקפל עם ביונט

טרמוקפל עם חיבור ביונט מאפשר התקנה ופירוק מהירים יחסית ומסייע לשמור על מיקום קבוע של החיישן בנקודת המדידה. הוא נפוץ ביישומים תעשייתיים שבהם נדרש להחליף או לתחזק את החיישן באופן נוח.

טרמוקפל לדיזה

טרמוקפל לדיזה מיועד למדידת טמפרטורה באזורי דיזות וראשי הזרקה במכונות ותהליכי ייצור. המבנה שלו מאפשר מדידה קרובה ככל האפשר לאזור שבו נדרש לנטר ולבקר את הטמפרטורה.

טרמוקפל עם לולאה

טרמוקפל עם לולאה מתאים למדידת טמפרטורה על גבי משטחים ורכיבים שבהם נדרש להצמיד את נקודת המדידה למשטח. צורת הלולאה מאפשרת שילוב נוח במגוון מערכות ותהליכים.

טרמוקפל למדידת פלסטיק מותך

בתהליכי עיבוד והזרקת פלסטיק נדרשת לעיתים מדידה ישירה של טמפרטורת החומר המותך. טרמוקפל המיועד ליישום זה מותאם לתנאי העבודה ולמדידה באזור שבו עובר חומר הפלסטיק במהלך התהליך.

טרמוקפל עם מהדק לצינור

טרמוקפל עם מהדק מאפשר להצמיד את החיישן לדופן הצינור ולמדוד את טמפרטורת המשטח ללא צורך בהחדרת החיישן לתוך הצינור. פתרון זה יכול להתאים למערכות צנרת ולתהליכים שבהם נדרש ניטור טמפרטורה חיצוני.

סוגי טרמוקפלים לפי מבנה ואופן התקנה

השאלות שיש לשאול בנוגע לטרמוקפלים

מה זה טרמוקפל?

טרמוקפל הוא חיישן למדידת טמפרטורה, המכונה גם צמד תרמי. פעולתו מבוססת על יצירת אות חשמלי כתוצאה מהפרש טמפרטורות בין מתכות שונות.

למה משמש טרמוקפל?

טרמוקפלים משמשים למדידת טמפרטורה במערכות ובתהליכים תעשייתיים, לרבות מערכות חימום, מכונות וציוד שבו נדרש ניטור או בקרה של הטמפרטורה.

איך בוחרים טרמוקפל?

הבחירה תלויה בטווח הטמפרטורות, תנאי הסביבה, סוג התהליך, מקום ההתקנה, זמן התגובה הנדרש ואופן החיבור למערכת הבקרה.

מה ההבדל בין טרמוקפל לחיישן טמפרטורה?

טרמוקפל הוא סוג מסוים של חיישן טמפרטורה. קיימות טכנולוגיות נוספות למדידת טמפרטורה, ולכן יש לבחור את סוג החיישן בהתאם ליישום ולדרישות המדידה.

מהו צמד תרמי?

צמד תרמי הוא השם העברי המקובל ל-Thermocouple, כלומר טרמוקפל.

האם כל טרמוקפל מתאים לכל מערכת?

לא. התאמת טרמוקפל תלויה בתנאי העבודה ובמערכת שבה הוא מותקן, ולכן חשוב לבדוק את הדרישות הטכניות לפני הבחירה.
